Das Mountainbike "BLACK ORE" verfolgt ein Höchstmaß an Flexibilität und Kontrolle für den Fahrer mit seinem unkonventionellen Rahmen. Der parallele Rahmen verkürzt das Fahrrad und trägt zu einem kontrollierteren Fahrstil bei. Die Position des Stoßdämpfers sorgt für einen besonders niedrigen Schwerpunkt. Die VPP-Hinterradfederung ermöglicht einen großen Federweg, ohne dass sich das Hinterrad zu weit vom Fahrer entfernt.
Das Ziel des Kurses "Mechanik und Festigkeit" war es, ein Fahrrad zu entwerfen, dessen mechanische Funktion durch Drahtseile unterstützt wird. Im Fall von "BLACK ORE" wird die Kraft der VPP-Hinterradfederung über Drahtseile an den tief liegenden Stoßdämpfer übertragen. Um eine zuverlässige Federung des Rahmens auch bei starker Belastung zu gewährleisten, werden Längenunterschiede zwischen der linken und rechten Seite durch ein Parallelogramm-Differential am Stoßdämpfer ausgeglichen.

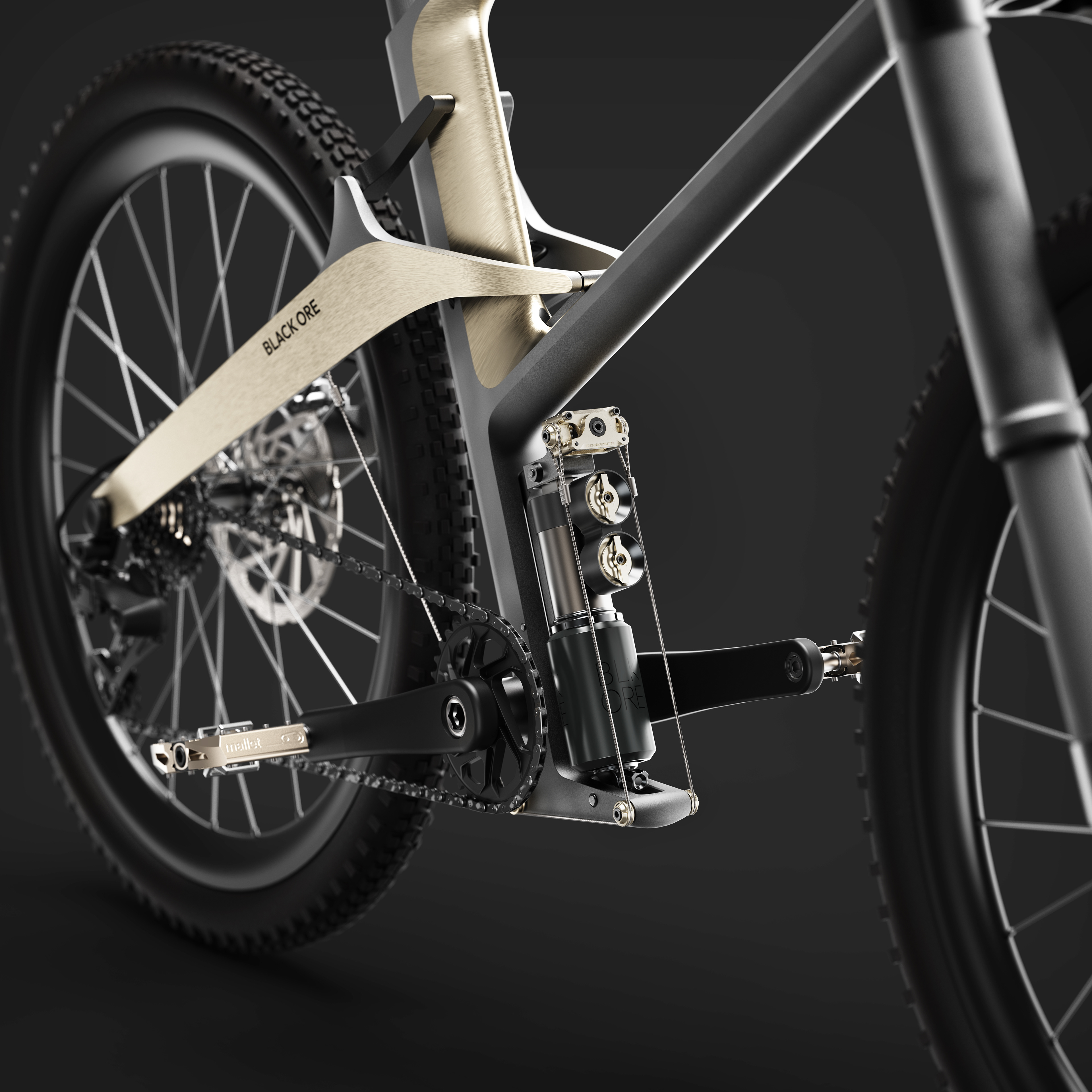

Um das Gewicht des VPP-Mechanismus zu optimieren, wird die Hinterradfederung durch einen tief in den Rahmen eingebetteten Stoßdämpfer unterstützt, der die Kraft über Drahtseile aufnimmt. Die Länge des Federwegs kann durch verschiedene Positionen des Drahtseils an der Hinterradfederung angepasst werden. Zu diesem Zweck verfügt die Hinterradfederung über mehrere Gewinde entlang ihrer Innenseite, an denen Riemenscheiben für ein Ende des Seils eingeschraubt werden können.
"BLACK ORE" ermöglicht es den Fahrern, auch auf anspruchsvollen Trails die optimale Kontrolle über ihr Fahrrad zu behalten. Dank seiner vielseitigen Fähigkeiten eignet sich das Mountainbike "BLACK ORE" sowohl für schnelle Abfahrten als auch für ausgedehnte Touren durch unwegsames Gelände. Das Design macht das Mountainbike "BLACK ORE" zu einem zuverlässigen Begleiter für Abenteuer in der Natur.
Entwurfsaufgabe
im Kurs "Mechanik und Festigkeit"
Hochschule Magdeburg-Stendal
Master Engineering Design
Betreuung
Florian Schwarz
Wintersemester 2023/24
